在开关电源设计领域，非隔离恒压 ACDC 方案因成本低、体积小、电路简洁等优势，广泛应用于智能家居、消费电子、工业控制等场景。明微电子推出的 SM7015、SM7025、SM7075P 三款芯片，均覆盖 85Vac~265Vac 全电压输入范围，且内置多重保护机制，但在输出能力、封装形式、功耗表现等方面存在差异，需结合具体应用需求科学选型。

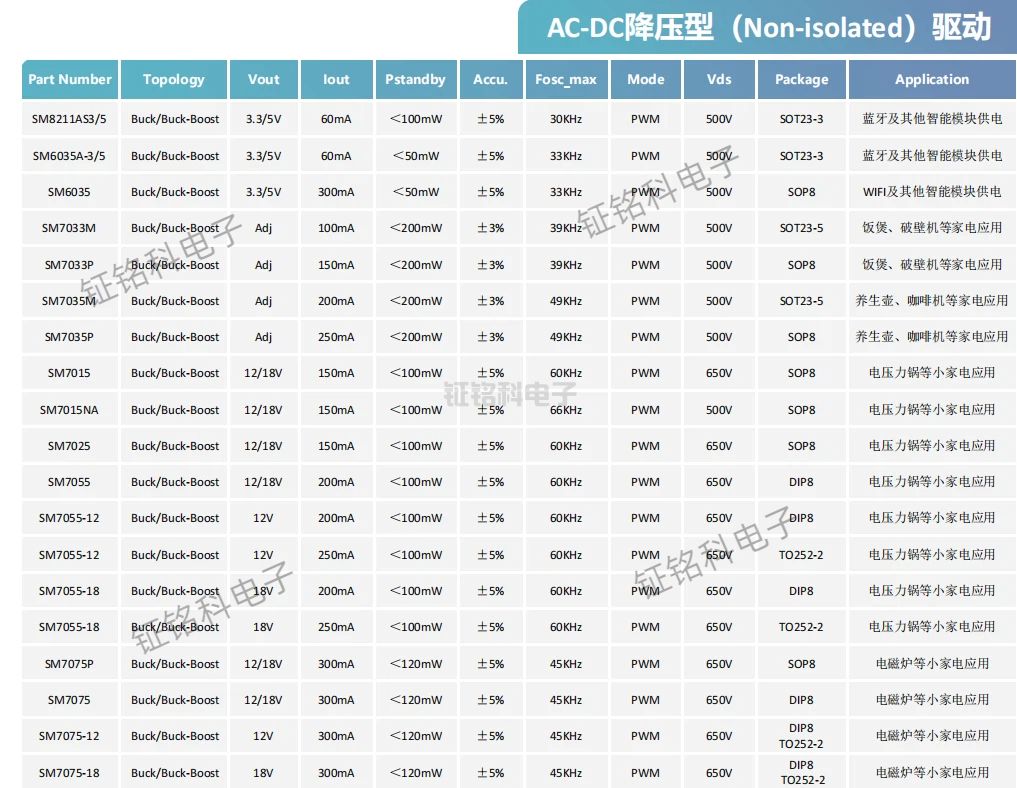

核心参数：从输出需求锁定芯片范围
输出电流与电压是电源选型的首要指标，直接决定芯片能否满足负载供电需求。三款芯片虽均支持 12V 或 18V 固定输出电压，适配多数低压设备，但输出电流能力差异显著。SM7015的额定输出电流为 150mA，适合功率需求较低的场景，如智能传感器、小型 LED 指示灯、低压单片机供电模块等；SM7025输出电流提升至 200mA，可覆盖 USB 小功率充电、智能插座控制电路、小型家电辅助电源等场景；SM7075P则以 300mA 的输出电流成为三者中的 “大功率选项”，更适合 LED 灯带驱动、安防摄像头供电、便携式设备充电底座等中低功率负载。
值得注意的是，实际选型时需预留 10%~20% 的电流余量，避免负载峰值电流导致芯片过载保护。例如，若负载额定电流为 180mA，虽 SM7025 的 200mA 额定值看似满足，但考虑到启动冲击或瞬时功率波动，建议优先选择 SM7075P，确保系统长期稳定运行。
拓扑与封装：适配电路设计与安装场景
拓扑结构决定电路设计复杂度与成本，而封装形式则影响 PCB 布局空间与散热能力。SM7015支持 BUCK 与 BUCK-BOOST 两种拓扑，灵活性更高 —— 当输入电压高于输出电压时采用 BUCK 模式，输入电压低于输出电压时自动切换至 BUCK-BOOST 模式，适合对电压适应性要求高的场景，如宽电压波动的工业环境。SM7025 与 SM7075P则聚焦低成本方案，主打 BUCK 拓扑（兼容 BUCK-BOOST），电路设计更简洁，外围元器件更少，能进一步降低方案成本，适合消费电子等对成本敏感的领域。
封装选择需兼顾空间与散热需求。SM7015 与 SM7025均采用 SOP8 封装，引脚间距小、体积紧凑（典型尺寸 3.9mm×4.9mm），适合 PCB 面积有限的产品，如小型智能控制器、微型传感器模块；SM7075P-12提供 TO252-2、DIP8 两种封装。
功耗与 EMC：平衡能效与电磁兼容性
待机功耗与 EMC（电磁兼容性）是现代电源设计的核心指标，直接关系到产品是否符合国际能效标准（如 ERP、CEC）与电磁辐射法规。在待机功耗方面，SM7025 与 SM7075P表现更优，待机功耗小于 60mW@220Vac，远低于 SM7015 的 120mW@220Vac，更适合对能效要求严格的场景，如欧盟市场的家电产品（需满足 ERP 待机功耗≤100mW）、智能电表等长期通电设备，可显著降低待机能耗与用户电费支出。
EMC 性能则决定产品能否通过电磁辐射测试（如 EN 55032）。三款芯片均内置抖频技术与智能软驱动技术：抖频技术通过随机调整开关频率，分散谐波能量，减少特定频率的辐射峰值；智能软驱动技术则减缓功率管的开关速度，降低开关噪声。其中，SM7025 与 SM7075P 的 EMC 优化更侧重低成本场景，在简化外围滤波电路的同时，仍能满足消费电子的辐射要求；SM7015 则因支持双拓扑，在复杂电压环境下的 EMC 稳定性更突出，适合工业控制等对电磁环境要求严苛的领域。
选型决策树：三步锁定最优芯片
- 明确负载需求：若输出电流≤150mA，优先选择 SM7015；150mA＜电流≤200mA，选择 SM7025；电流＞200mA，直接选用 SM7075P。同时确认输出电压为 12V 或 18V，若需其他电压，需通过外围电路分压调整。
- 匹配设计条件：空间受限选 SOP8 封装（SM7015/SM7025），需加强散热或穿孔焊接选 SM7075P；成本敏感且电路简单选 SM7025/SM7075P，电压波动大选 SM7015 的双拓扑。
- 满足合规要求：需低待机功耗（≤60mW）或严格 EMC 标准，优先 SM7025/SM7075P；对能效要求不高但需拓扑灵活，可选 SM7015。
