四段恒功率低THD恒流驱动芯片SM2254EKG球泡灯应用方案

作者:zmkdz    发布时间:2024-03-07 10:36:19    浏览量:

随着LED照明技术的快速发展,高效、稳定、可靠的驱动芯片成为了LED照明产品的核心组件。SM2254EKG作为一款四段高功率因数LED线性恒流控制芯片,凭借其卓越的性能和广泛的应用领域,在LED照明、建筑亮化工程等领域中脱颖而出。

SM2254EKG芯片集成了700V高压MOSFET,采用了独特创新的器件工艺技术,具有卓越的抗雪崩击穿及浪涌能力。这一特性使得SM2254EKG在无需外围保护器件的情况下,能够顺利通过600V雷击浪涌测试,极大地提升了产品的稳定性和可靠性。此外,芯片还内置了过温保护功能,当温度过高时,芯片将自动降低输出电流,保护系统不受损害。

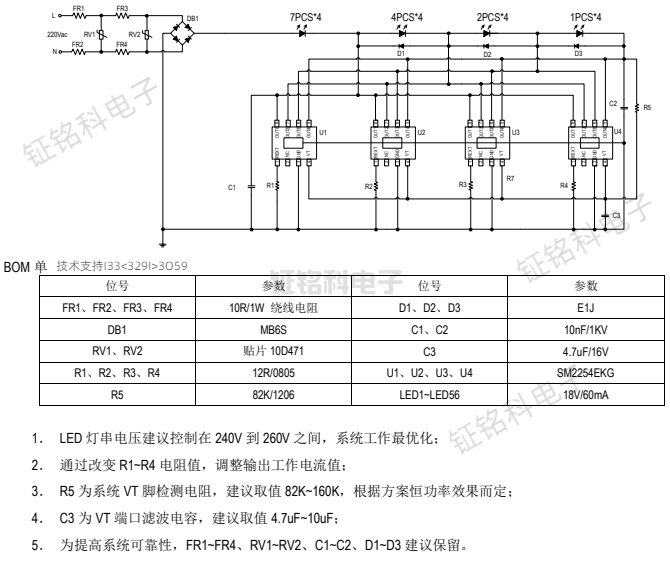

SM2254EKG 投光灯应用方案(50W).png

值得一提的是,SM2254EKG芯片还集成了输入线电压补偿功能。在输入线电压过高的情况下,芯片会根据外置的补偿电阻减小输出电流,从而确保输入功率基本不受线电压变化的影响。这一功能使得SM2254EKG在LED照明应用中具有更高的灵活性和稳定性。

在实际应用中,SM2254EKG芯片通过调节REXT电阻值,可以轻松实现对输出电流的精确控制。此外,该芯片还具有低THD(总谐波失真)的特点,能够有效地减少电流波形失真,提高LED光源的光效和稳定性。

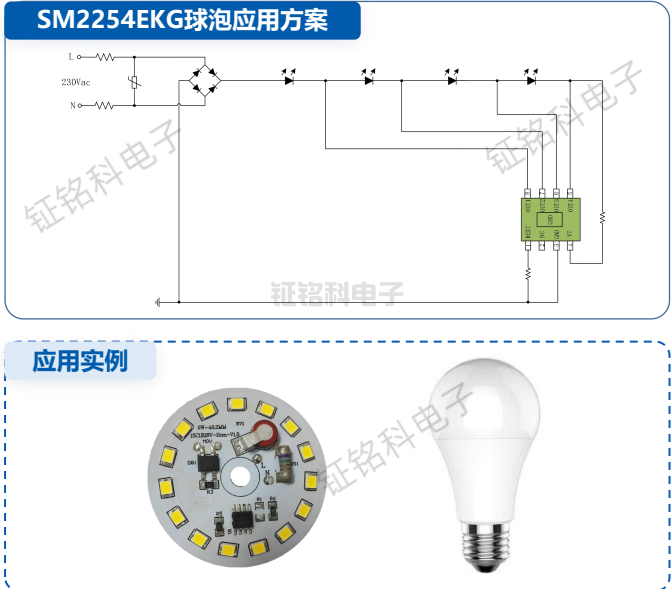

在球泡灯应用中,SM2254EKG芯片展现出了其卓越的性能和优势。通过简单的外围电路设计,可以实现LED球泡灯的恒流驱动和高效控制。同时,由于芯片具有高度的集成度和稳定性,使得整个系统的结构更加简单、紧凑,外围元件数量大幅减少,PCB走线更加简洁。这不仅降低了产品的成本,还提高了生产效率。

综上所述,SM2254EKG芯片凭借其高功率因数、恒流控制、抗浪涌能力、输入线电压补偿以及低THD等卓越性能,在LED照明、建筑亮化工程等领域中具有广泛的应用前景。通过不断优化产品设计和生产工艺,我们有信心将SM2254EKG芯片打造成为LED驱动领域的明星产品,为LED照明产业的持续发展做出更大的贡献。
