LED景观照明灯驱动电路串联、并联和恒流3款方案

作者:zmkdz    发布时间:2024-01-22 11:54:00    浏览量:

LED景观照明灯是现代城市照明中常见的一种灯具。为了保证LED景观照明灯的正常工作,需要设计合适的驱动电路。LED景观照明灯的驱动电路可以采用串联、并联或恒流的方式来设计。

首先,串联驱动电路是指将多个LED灯串联在一起,然后接入电源进行驱动。这种驱动方式适合于电压比较高的情况下,可以提高LED的亮度和工作效率。但是,串联驱动电路中如果有一个LED灯损坏,会导致整个串联电路无法工作。

其次,并联驱动电路是指将多个LED灯并联在一起,然后接入电源进行驱动。这种驱动方式适合于电压比较低的情况下,能够提高LED的稳定性和可靠性。并联驱动电路中如果有一个LED灯损坏,其他LED灯仍然可以正常工作。

恒流驱动电路是指采用恒流源来驱动LED灯,确保LED的工作电流恒定不变。这种驱动方式适合于LED的稳定工作和延长寿命。恒流驱动电路可以同时应用于串联或者并联的LED灯,以保证LED的安全稳定工作。

LED景观照明灯的驱动电路可以根据实际需求选择串联、并联或恒流的方式来设计,以确保LED灯的正常工作和长期稳定运行。希望未来LED景观照明灯的设计能够更加智能、节能和环保。

明微电子推出了LED景观照明灯驱动电路串联、并联和恒流三个系列的驱动芯片。分别是一款3通道和4通道单线并联SM16703P和SM16511,以及一款高精度恒流大功率LED恒流驱动控制芯片SM15633EK。

针对不同的应用领域和客户需求,明微电子相继推出并形成了串联、并联和恒流三个系列的LED景观照明驱动芯片,下面对三个系列产品进行简单的概述。
一、串联系列
  串联系列芯片级联采用信号串联方式,单线传输采用归零码和DMX512协议,双线传输采用类IIC协议,级联个数可达1024pcs.

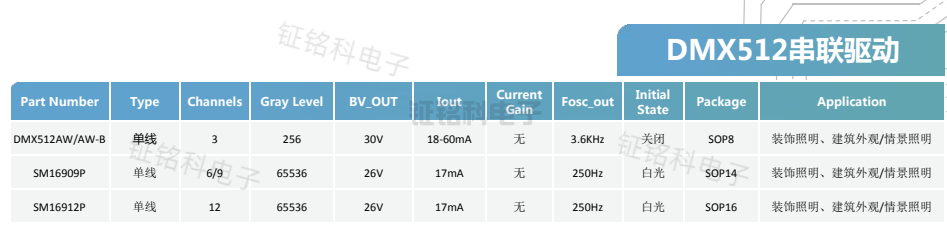

DMX512串联系列选型表

  主打产品1:串联芯片SM16703P
  SM16703P是一款3通道单线串联LED景观装饰驱动芯片,采用单极性归零码通信协议,每一输出通道皆可输出256级可调灰度。芯片内部集成电源稳压电路,信号解码模块,数据缓存器,内置恒流电路,输出驱动采用专利SPWM技术,以及内置RC振荡器。

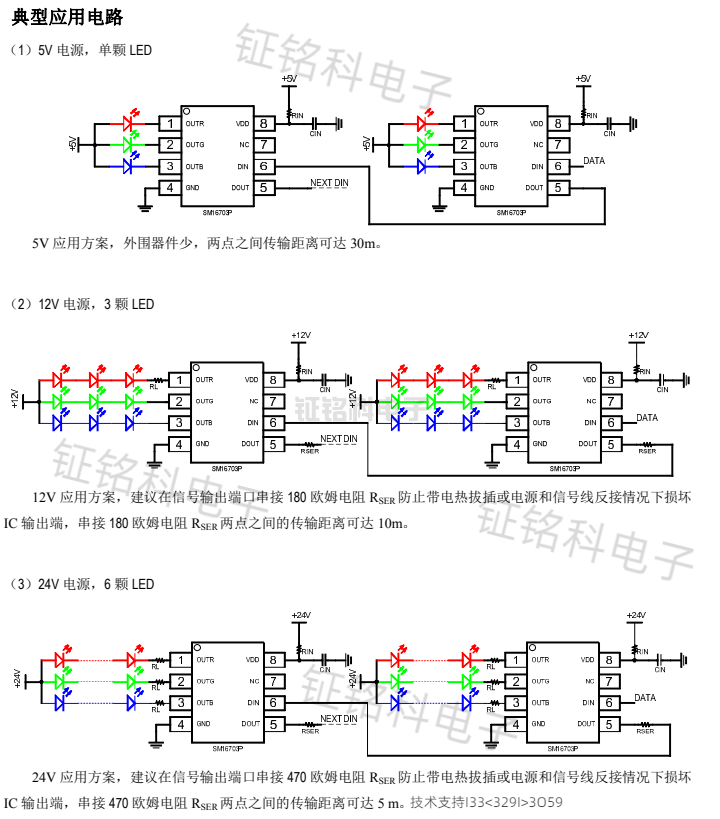

SM16703P三色调光应用电路示意路

  SM16703P主要应用于室内LED装饰照明,建筑LED外观、情景照明,洗墙灯,窗帘灯,窗帘屏,穿孔字,护栏管等。
二、并联系列
  并联系列芯片级联采用信号并联方式,信号传输采用DM512协议,支持自动写码,内置EEPROM,级联个数可达1024pcs.


DMX512并联系列选型表


  主打产品2:并联芯片SM16511
  SM16511是一款4通道单线并联LED景观装饰驱动芯片,具有1/3/4通道选择功能,兼容并扩展DMX512(1990)信号协议。芯片内部集成电源稳压电路,时基电路,信号解码模块,数据缓存器,内置振荡器;四通道恒流驱动器的输出电流输出可调,默认输出17mA且每一输出通道皆可输出256级可调灰度。输出驱动采用专利SPWM技术,支持输出端极性反转。数据总线一次性自动写地址,支持写地址后在线退出,无需重新上电。内置EEPROM储存地址。

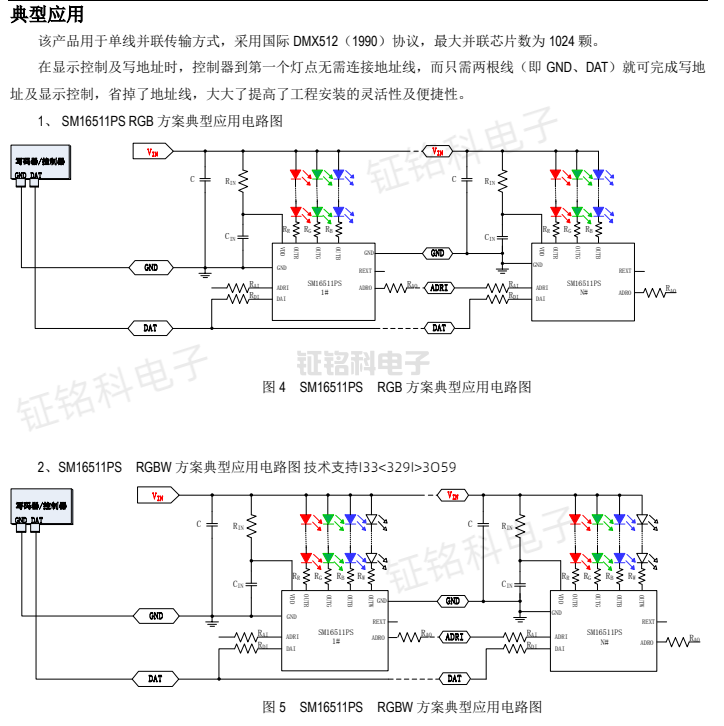

SM16511四通道应用电路示意图


  SM16511主要应用于室内LED装饰照明,建筑LED外观、情景照明,洗墙灯,窗帘灯,窗帘屏,穿孔字,护栏管等。
三、恒流系列
  恒流系列芯片采用低功耗恒流驱动技术,端口电压满足0.4V可恒流开启,OUT端口输出电流不随端口电压提高而变化。

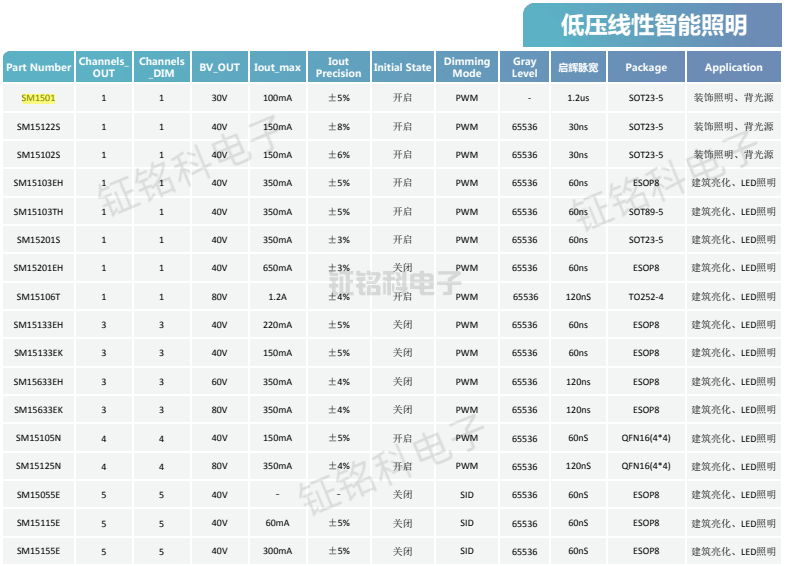

恒流系列选型表


  主打产品3:恒流芯片SM15633EK,主要应用于室内LED装饰照明,建筑LED外观、情景照明,广告招牌,珠宝装饰照明。

SM15633EK 是三通道 LED恒流驱动控制芯片,使用本司专利的恒流控制技术,可实现低电压恒流开启且输出电流精度高。芯片内置 OUT 端口高压驱动模块、PWM 调光

模块、过温保护模块、恒流驱动模块。输出电流由外接 REXT电阻可设置为 20mA~350mA。SM15633EK 可通过 DIM1/2/3 端口输入 PWM 信号分别实现 OUT1/2/3 端口调光。芯片内置过温保护模块,当内部温度达到过温保护点时降低输出电流,提升系统工作可靠性。



SM15633EK典型应用方案图


上图中,VCC 是外部输入电源,CS是电源滤波电容,CD是芯片滤波电容,OUT1/2/3 端口负载的 LED 数量 N 由VCC 电压决定,RD是芯片 VDD 端口的限流电阻,REXT1和 REXT2电阻分别用于设置 1#和 2#芯片输出电流值,RDIM 电阻为 DIM1/2/3 端口保护电阻,PWM 信号通过 RDIM 电阻输入,经过 DIM 端口以实现调光功能。电源滤波电容 CS 用于降低电源波动,电容值可根据实际应用的负载情况选择 4.7~ 470uF,芯片滤波电容 CD取值 100nF。

芯片工作电压 DD DVDD  VCC - I  R ,其中 IDD 是芯片静态电流,RD 阻值必须保证 VDD≥3V。RD 电阻越大,系统功耗越低,但系统抗干扰能力弱;RD电阻越小,系统功耗越大,工作温度较高,设计时需根据系统应用环境合理选择电阻 RD。不同的输入电源电压 VCC,限流电阻 RD 的设计参考值如下表:


当 DIM1/2/3 端口悬空时,芯片无调光功能,即输出电流占空比 0%。

当 DIM1/2/3 端口输入 PWM 信号时,端口保护电阻 RDIM 一般取值 510Ω。
