新品型号高压灯带恒流芯片SM500A6产品的系统方案设计应用

作者:小编    发布时间:2018-06-14 17:26:04    浏览量:

第二代高压灯带恒流芯片SM500A6 是一款单通道 LED 线性恒流恒温控制芯片,芯片使用本司专利的恒流设定和控制技术,输出电流由外接 Rext 电阻设置, 最大电流可达 45mA,且输出电流不随芯片 OUT 端口电压而变化, 具有较好的恒流性能。系统结构简单,外围元件极少,方案成本低。

芯片具有过温调节功能,当芯片温度达到过温调节点时,输出电流快速降低,起到恒温效果,保护 IC 的功能,提高应用可靠性。

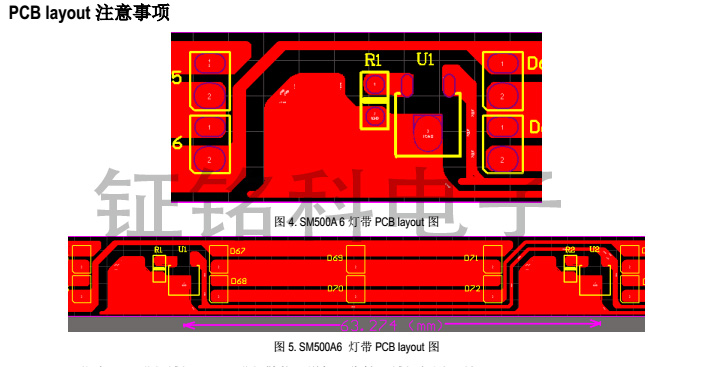

SM500A6 PCB灯带图.jpg




本司专利的恒流控制技术

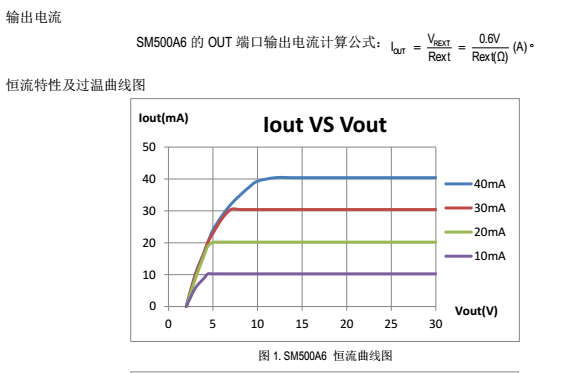

OUT 端口输出电流外置可调,最大电流可达 45mA

芯片间输出电流偏差<±4%

芯片表面温度≤60℃

具有过温调节功能

芯片可与 LED 共用 PCB 板

线路简单、成本低廉

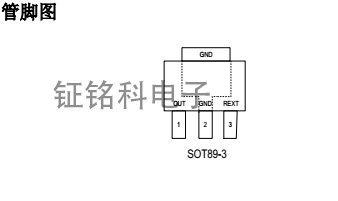

封装形式:SOT89-3




n 越大,系统工作效率越高。系统设计过程中,需根据应用环境调整 SM500A6 的 OUT 端口工作电压,优化 η 值。

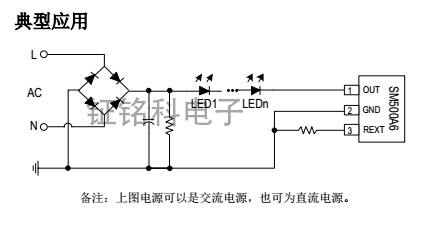

?LED 串联数量设计

系统串接的 LED 数量设计需考虑以下两个方面:

1)OUT 端口电压VOUT = Vin – n*VLED,为保证芯片正常工作,需保证 OUT 端口电压VOUT≥ VOUT_MIN;

2)芯片 OUT 端口电压越低,系统工作效率越高。综合以上两点,系统串接的 LED 数量n 计算为:


n =? VIN-VOUT

     -----------

        VLED





LED电源芯片SM500A6散热措施:


SM500A6 芯片内部有温度补偿电路,为避免芯片温度高引起掉电流现象,系统需有良好的散热处理,确保SM500A6 芯片工作在合理的温度范围,常见散热措施如下:

1)增大 第二代高压灯带恒流IC SM500A6 GND 铺铜面积;

2)灯带多芯片并联应用时,第二代高压灯带恒流ICSM500A芯片间隔距离加大,可减少温度堆集;

LED电源芯片SM500A6 支持芯片并联应用方案。若系统输出功率过大导致芯片温度高时,可以采用多颗SM500A6芯片并联使用。


过温调节功能


当 LED 温度过高时,如高压灯带IC SM500A6在灯带应用中会引起 LED 灯带胶套发黄或冒油情况,影响 LED 灯带使用寿命和美观。

SM500A6 集成了温度补偿功能,当芯片内部达到 60oC 过温点时,芯片将会自动减小输出电流,以降低SM500A6高压灯带芯片温度,保证灯带胶套使用寿命和美观。



SM500A6的产品应用领域:



LED 高压灯带

MR16

其它 LED 照明应用
