小家电显示驱动芯片SM1616特点与相关型号推荐

作者:zmkdz    发布时间:2024-02-23 10:26:13    浏览量:

电饭煲、电磁炉、空调和机顶盒等小家电通常需要使用显示驱动芯片来控制和驱动显示屏。这些显示驱动芯片的主要功能是将处理器的信号转换成显示屏能够理解的信号,从而显示出相应的文字和图像。

具体来说,电饭煲、电磁炉、空调等家小家电通常会有一个或多个显示屏,用于显示设备的工作状态、设置菜单、时间等信息。这些显示屏通常是由LED、LCD等显示模块组成的。显示驱动芯片的作用就是将这些显示模块按照一定的逻辑和时序组织起来,驱动其正常工作。

对于机顶盒来说,显示驱动芯片的作用也是类似的。机顶盒通常会有一个或多个显示屏,用于显示电视节目信息、菜单、设置等内容。显示驱动芯片的作用就是将这些显示屏按照一定的逻辑和时序组织起来,驱动其正常工作。

  电饭煲、电磁炉、空调和机顶盒等小家电的显示驱动芯片通常是特定制造商根据其设计要求和规格定制的,电饭煲、电磁炉、空调、机顶盒等家用电器的显示驱动芯片通常具有以下特点:

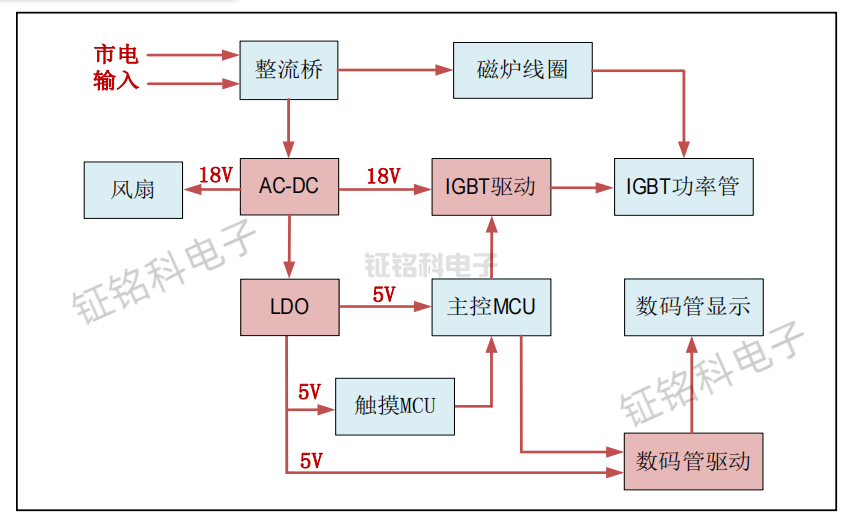

小家电显示驱动芯片SM1616特点与相关型号推荐(图1)

  多位数码管支持:这些芯片通常能够控制多位数码管,以显示时间、温度、频道号、菜单选项等信息。

  多种数字和字符支持:它们支持数字(0-9)以及其他字符,如字母、特殊符号和标点符号的显示,适用于不同的文本和数字显示需求。

  亮度控制:用户可以根据环境光线的不同要求调整数码管的亮度,以提高可读性并节省能源。

  多种扫描模式:支持多个数码管以高速轮流显示,从而减少所需的引脚数量,降低成本。

  电源管理:包括电源管理功能,确保电压稳定,防止过流、过热等问题,提高设备的可靠性。

  抗干扰性:一些芯片可能包括抑制电磁干扰或噪声的电路,以确保数码管显示的稳定性,尤其是在电磁炉等高功率设备附近。

  低功耗设计:许多这些芯片采用低功耗设计,适用于电池供电设备或需要节能的场景。

  可编程性:一些芯片具有可编程的特性,可以根据具体应用的需求进行配置和定制,如显示模式、刷新率等。

  集成性能:一些芯片集成了其他功能,如温度传感器、时钟电路等,减少了外部组件的需求,降低了系统复杂性。

  成本效益:这些芯片通常是经济实惠的解决方案,因为它们提供了高度集成的功能,减少了系统设计和制造的成本。

  这些特点有助于实现稳定、可靠和经济实惠的数码显示解决方案,以满足各种家用电器设备的需求。在选择适用的芯片时,需要根据具体应用的要求和制造商的建议来进行选择。


  (1)显示驱动SM1616型号概述

  SM1616是一种8段x16位LED 显示驱动控制专用电路内部集成 MCU 数字接口、采用 “2C 协议、数据锁存器、内置时钟振荡电路和上电掉电复位电路

  显示驱动SM1616型号特征说明:

  采用 CMOS 工艺

  工作电压: 3.0V-5.0V

  超强的输入端口干扰能力

  显示模式:8段x16 位

  辉度调节电路(占空比 8 级可调)

  2C 串行总线(SCL,SDA)

  内置 RC 振荡

  内置上电复位电路

  封装形式: SOP28、SDIP28

  ESD HBM: >6KV

  显示驱动SM1616型号应用领域:

  VCDIDVD/DVB 显示

  电磁炉显示

  电饭煲显示

  空调显示

  机顶盒显示

  小家电 LED 数码显示驱动

  显示驱动SM1616型号管脚定义:


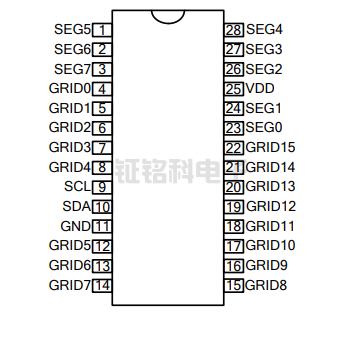

  (2)显示驱动SM16169S型号概述

  SM16169是采用SM-PWM协议的低功耗高刷LED恒流驱动芯片,内置8K的SRAM存储器,支持2~16扫LED显示屏方案,恒流拐点低,支持4.2V节能屏应用,芯片内置列下消影、64级电流增益调节、开路检测功能,可实现高刷新、高灰阶显示效果。

  显示驱动SM16169S型号特征说明:

  16通道恒流输出

  SM PWM专利技术:16位灰阶控制

  内置64级电流增益调节

  内置SRAM,支持2~16扫

  行扫倍频技术,提升刷新率

  内置开路检测功能,消除开路“十字架”

  内置低拐点节能功能,满足4.2V电压应用

  内置列下消影功能

  工作电压: 3.3V~5.0V

  输出恒流范围: 2”32mA@VDD=5.0V,2~16mA@VDD=3.3V

  恒流精度: 片内: <土2.5%,片间: 《土3.0%

  封装形式: QSOP24

  显示驱动SM16169S型号应用领域:

  LED 显示屏

  LED 照明

  显示驱动SM16169S型号管脚图


  (3)显示驱动SM1616S概述

  SM1616S是一种8段×16位LED显示驱动控制专用电路,内部集成MCU数字接口、采用IIC协议、数据锁存器、内置时钟振荡电路和上电掉电复位电路。

  显示驱动SM1616S特征说明

  采用CMOS工艺

  工作电压: 3.0V - 5.0V

  超强的输入端口干扰能力

  显示模式:8段X16位

  辉度调节电路(占空比8级可调)

  12C串行总线 (SCL,SDA)

  内置RC振荡

  内置上电复位电路

  封装形式: 0SOP28

  ESD HBM: >6KV

  显示驱动SM1616S应用领域

  VCDIDVD/DVB 显示

  电磁炉显示

  电饭煲显示

  空调显示

  机顶盒显示

  小家电 LED 数码显示驱动
