SM7015非隔离降压恒压芯片让小家电更高效稳定!

作者:zmkdz    发布时间:2023-03-22 14:37:30    浏览量:

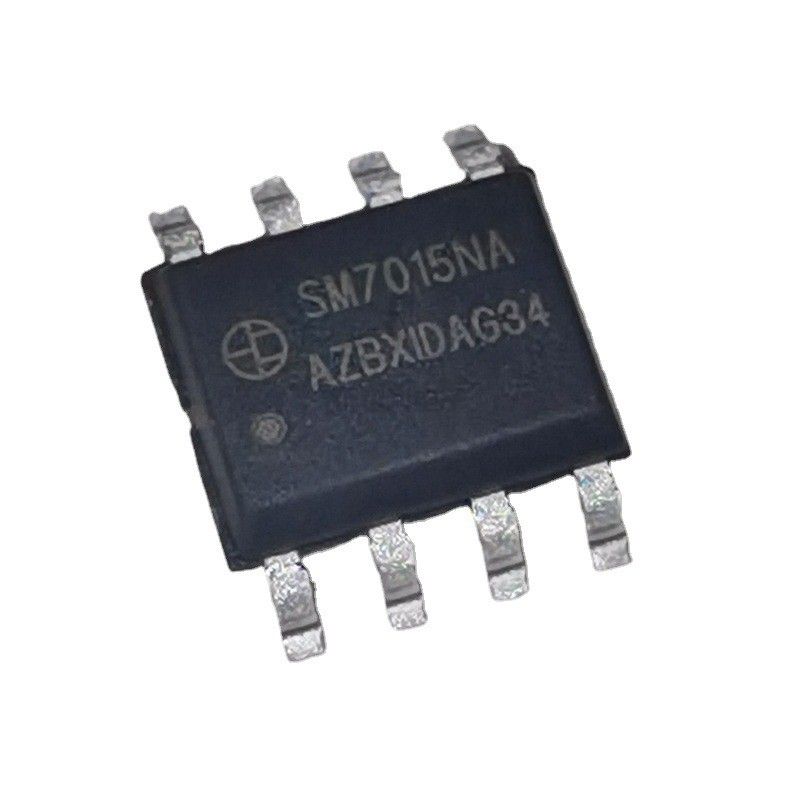

  SM7015非隔离降压恒压芯片,是一款具有高精度和稳定性的电压调节芯片。该芯片适用于85V~265V全电压范围应用,内部集成650V高压功率管,无需外部补偿元件,可实现优异的线性调整率和负载调整率。同时,该芯片还具备内置CS电阻和智能软驱动技术,采用PWM控制方式,可为电压力锅等小家电带来更加智能与安全的使用体验。

  SM7015芯片的独特设计,使得其在功率管控制、过压保护和抗干扰等方面拥有卓越性能,有效提升电源管理的稳定性和可靠性。传统的隔离降压芯片需要外接降压电感,且调节精度较低,容易产生震荡和失控现象,而SM7015则采用了非隔离设计,可实现更为快速和高效的电压和恒压调节,大幅提高了电器的安全性和高效性。

LED驱动芯片

  总之,如果你在电压力锅等小家电中遇到了电压调节不稳定的情况,不妨选择SM7015非隔离降压恒压芯片,享受更加安心和高效的电器使用体验!

  SM7015非隔离降压恒压芯片功能表述

  电路图说明

LED驱动芯片

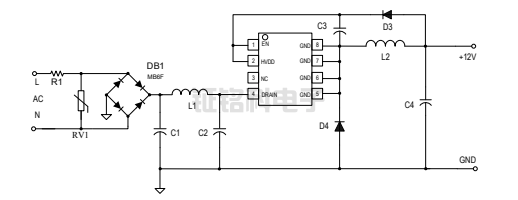

  上图为典型的 BUCK 电路,其中 C1C2L1 组成 π 型滤波,有益于改善 EMI 特性。输出部分 L2 为储能电感,D3 HVDD 供电二极管,D4 为续流二极管,在芯片关断期间提供输出电流通路:

  HVDD 电压

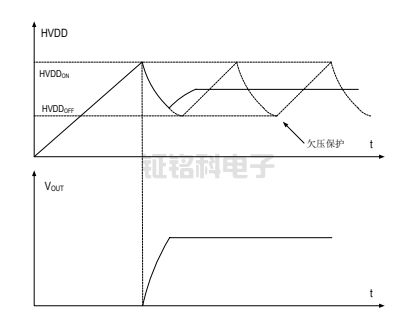

  当开关电源启动后,C2 电容上的电压会通过芯片内部的高压启动 MOS 管向芯片 HVDD 电容 C3 充电,当 C3 电容电压达到 11.5V,内部高压启动 MOS 管关闭,同时 PWM 开启,系统开始工作。

  当 C3 电容电压下降到 9V 以下,关闭 PWM 信号,同时芯片将会产生复位信号,使系统重新启动,即是欠压保护。

SM7015非隔离降压恒压芯片
