AC/DC PWM 功率开关电源控制icSM7025 是采用电流模式 PWM 控制方式的功率开关

芯片,集成高压启动电路和高压功率管,为低成本开关电源系统提供高性价比的解决方

案。
芯片应用于 BUCK 系统方案,支持 12V/18V 输出电压,很方便的应用于小家电产品领

域。并提供了过温、过流、过压、欠压等完善的保护功能,保证了系统的可靠性。

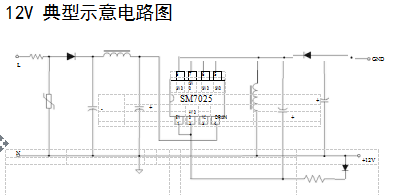

12v典型示意电路图









注:芯片 5、6、7、8 脚为芯片散热脚,PCB Layout 过程中注意增加散热措施。

注(1):芯片要焊接在有 200mm2 铜箔散热的 PCB 板,铜箔厚度 35um,铜箔连接到

所有的 GND 脚。


上图为典型的 BUCK-BOOST 电路,其中 C1、C2、L1 组成π型滤波,有益于改善 EMI

特性,R1 电阻为浪涌

抑制元件,D1 为整流二极管,构成半波整流电路。


PWM功率开关电源控制icSM7025家电应用比亚成微开关电源高效(图2)




当AC/DC PWM 功率开关电源控制icSM7025启动后,C2 电容上的电压会通过芯片内部的

高压启动 MOS 管向芯片 HVDD 电容 C3 充电,当

C4 电容电压达到 11.5V,内部高压启动 MOS 管关闭,同时 PWM 开启,系统开始工作


AC/DC PWM 功率开关电源控制icSM7025当 C4 电容电压下降到 9V 以下,关闭 PWM 信

号,同时芯片将会产生复位信号,使系统重新启动。这就是

欠压保护。

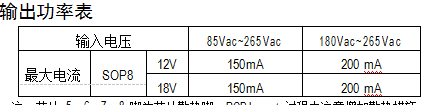

输出功率


AC/DC PWM 功率开关电源控制icSM7025主要功能特点:

拓扑结构支持:低成本 BUCK、 BUCK-BOOST 等方案
采用 700V 单芯片集成工艺
85Vac~265Vac 宽电压输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz 固定开关频率
内置抖频技术,提升 EMC 性能
电流模式 PWM 控制方式
内置过温、过流、过压、欠压等保护功能
内置软启动
内置智能软驱动技术(提高
EMC 性能)
封装形式:SOP8





AC/DC PWM 功率开关电源控制icSM7025通过高压 MOS 的电流 ID 分成两个部分,其中

一部分为 IS,这部分电流为芯片采样电流。IS 与 ID 成比例关系:

ID  = GID • IS



电磁炉方案图

AC/DC PWM 功率开关电源控制icSM7025通过上图可知:(I S  I FB )  R2 

0.23V ,由此可以得到:-

0.23V
IS = R2 - IFB

AC/DC PWM 功率开关电源控制icSM7025以上公式合并,可得到:

ID = GID • ( 0.23V - IFB )
R2

从上式可以看出,IFB 电流大,ID 的电流就小;IFB 电流小,ID 的电流就大。当

IFB 的电流大于(0.23V / R2)

时,AC/DC PWM 功率开关电源控制icSM7025会关闭 PWM,同时芯片会自动进入突发模

式。





18v典型示意电路图

AC/DC PWM 功率开关电源控制icSM7025应用领域:

电磁炉、电饭煲、电压力锅等小家电产品电源

如有需要订购请联系钲铭科电子订购,提供方案技术支持,免费拿样4000336518
