小功率充电器适配器电源管理ic方案SM7022易过CE/UL国际认证

作者:小编    发布时间:2018-08-08 20:12:21    浏览量:



 小功率充电器适配器电源管理ic方案SM7022比亚成微RM系列高效

  电源管理icSM7022 是采用电流模式 PWM 控制方式的功率开关芯片,集成高压启动电路

和高压功率管,为低成本开关电源系统提供高性价比的解决方案。芯片 VDD 的工作电压范

围宽,很方便的应用于充电器领域。芯片提供了过温、过流、过压、欠压等保护功能,保

证了系统的可靠性。

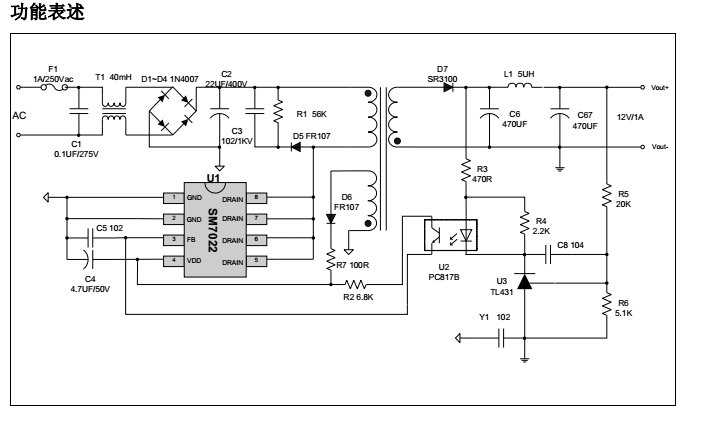

SM7022变压器

图中电源管理icSM7022 D1-D4、C2 组成全波整流,D6、R1、C3 组成 RCD 吸收回路,消

除变压器 T2 漏感产生的尖峰电压,

避免击穿 SM7022 内部的高压 MOS 管。



SM7022内部方框图

电源管理icSM7022输出部分 U3、U2、R5、R6、R3、R4、C8 组成采样反馈电路,R5、R6

决定系统的输出电压,输出电压 VOUT.






电源管理icSM7022 R3、R4 限制 U2 光耦 PC817B 的电流,避免影响反馈回路。C8 的加

入使得系统反馈更加稳定,避免振荡。

VDD 电压部分

SM7022 芯片工作电压范围宽,达到 9V——39V,此特性可以很方便的应用在某些特殊的

领域,比如电池充

电器等。

当开关电源管理icSM7022启动后,C2 电容上的电压会通过 T2 原边线圈、芯片内部的高

压启动 MOS 管向芯片 VDD 电容

C4 充电。当 C4 电容电压达到 16V,内部高压启动 MOS 管关闭,同时 PWM 开启,系统

开始工作。

当 C4 电容电压下降到 9V 以下,关闭 PWM 信号,同时芯片将会产生复位信号,使系统

重新启动。这就是电源管理icSM7022的欠压保护

欠压保护。

SM7022反激电源应用方案图


从上图可以看出,IFB 电流大,ID 的电流就小;IFB 电流小,ID 的电流就大。当 IFB

的电流大于 IFBSD 时,芯片会关闭 PWM,此时的 ID 的值大约为 85mA,同时芯片会自动

进入突发模式。这对于系统工作在空载或者轻载至关重要。



特点
85Vac~265Vac 宽电压输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz 固定开关频率
9V~39V 宽 VDD 工作电压范围
电流模式 PWM 控制方式
内置过温、过流、过压、欠压等保护功能
SM7022 兼容 VIPer22 管脚(不需要修改电路走线及变压器)
封装形式:DIP8

应用领域
小功率充电器
小功率适配器
待机电源
DVD、DVB 以及其他便携式设备电源

钲铭科电子SM7022内部功能表述图



有需要订购的各界朋友们,请联系钲铭科,免费拿样,提供方案技术支持


注:输出功率 10W 以上,建议根据实际方案增加散热措施:

增加独立散热片;

其他散热措施。

注(1):芯片要焊接在有 200mm2 铜箔散热的 PCB 板,铜箔厚度 35um,铜箔连接到所

有的 GND 脚。
