明微电源适配器AC-DC降压型SSR/Buck/Buck-Boost驱动芯片SM7012

作者:zmkdz    发布时间:2024-03-01 09:42:34    浏览量:

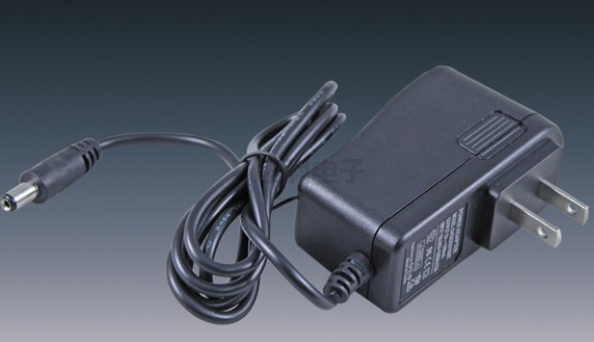

电源适配器是一种将市电转换成直流电的装置,常用于为电子设备提供稳定的电源。AC-DC降压型SSR(固态继电器)、BuckBuck-Boost是三种不同的电源转换技术。

1. SSR(固态继电器):SSR是一种电子开关,通过控制输入信号来控制输出电路的通断。在AC-DC降压型SSR中,输入为交流电(AC),通过整流和降压后转换为直流电(DC)输出。SSR具有快速响应、高可靠性、长寿命等优点,常用于需要高效率、高可靠性、快速响应的场合。

2. BuckBuck电路是一种降压转换器,可以将输入的直流电压降低到所需的电压值。在电源适配器中,Buck电路可以将市电整流后的直流高压降低到电子设备所需的直流电压。Buck电路具有高效率、低纹波、低噪声等优点,常用于需要稳定输出电压的场合。

3. Buck-BoostBuck-Boost电路是一种升降压转换器,可以在输入电压高于或低于输出电压时进行升压或降压。在电源适配器中,Buck-Boost电路可以根据电子设备的实际需求调整输出电压。Buck-Boost电路具有宽的输入输出电压范围、高效率、低纹波等优点,常用于需要动态调整输出电压的场合。




  AC-DC降压型SSR/Buck/Buck-Boost驱动芯片SM7012型号介绍

  SM7012是采用电流模式PWM控制方式的功率开关芯片,集成高压启动电路和高压功率管,为低成本的开关电源系统提供高性价比的解决方案。 芯片的VDD工作电压范围宽,同时芯片提供了过温、过流、过压、欠压等保护功能,保证了系统的可靠性。

  AC-DC降压型SSR/Buck/Buck-Boost驱动芯片SM7012型号特征

  输入电压: 85Vac 265Vag

  待机功耗小于120mw@220Wac

  集成高压启动电路

  集成高压功率开关

  9V~39V宽VDD工作电压

  电流模式PMM控制方式

  内置过温、过流、过压、欠压锁定等保护功能

  兼容VIPer12管脚(不需要修改电路走线及变压器)

  封装形式:DIP8、SOP8

  AC-DC降压型SSR/Buck/Buck-Boost驱动芯片SM7012应用领域

  典型电磁炉 BUCK 电路应用方案

  小功率充电器

  小功率适配器

  待机电源

  DVB 以及其他便携式设备电源

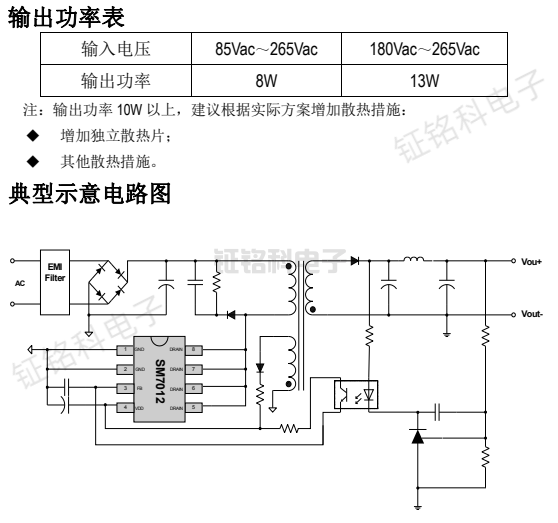

  AC-DC降压型SSR/Buck/Buck-Boost驱动芯片SM7012应用电路图


  更多热门应用于电源适配器小家电AC-DC降压型SSR/Buck/Buck-Boost驱动芯片系列推荐

型号(封装形式)
拓扑结构输出功率待机功耗驱动方式电池最大频率模式电压应用领域
SM7012(SOP8 SSR/Buck/Buck-Boost5W120mWInside±1%60KHzPWM650V电源适配器、小家电
SM7012(DIP8SSR/Buck/Buck-Boost8W120mWInside±1%60KHzPWM650V电源适配器、小家电
SM7022(SOP8 SSR/Buck/Buck-Boost5W 120mWInside±1%60KHzPWM650V电源适配器、小家电
SM7022(DIP8SSR/Buck/Buck-Boost12W120mWInside±1%60KHzPWM650V电源适配器、小家电
