LED驱动芯片SM5006NC协议转发-6路PWM输出方案详解

作者:zmkdz    发布时间:2023-11-16 10:00:18    浏览量:

随着LED照明技术的不断发展,LED驱动芯片的需求也越来越高。SM5006NC是一款高性能的LED驱动芯片,具有6PWM输出功能,可广泛应用于各种LED照明产品。本文将详细介绍SM5006NC协议转发-6PWM输出方案及其优势。

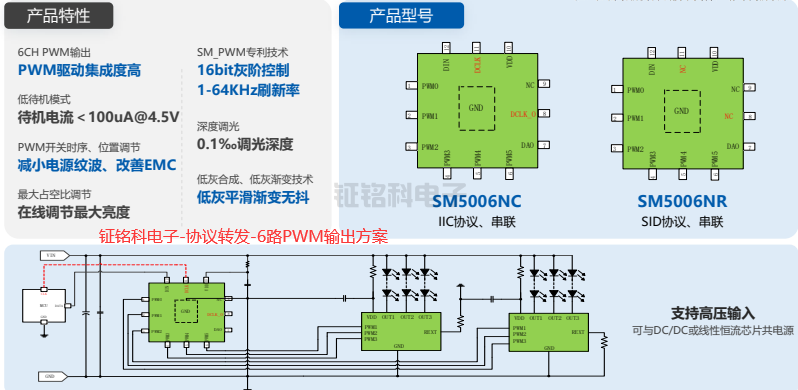

一、SM5006NC协议转发-6PWM输出方案

SM5006NC是一款集成了PWM控制器和MOSFET驱动器的单片机,可以实现对6路独立PWM信号的控制。其工作原理是通过协议转发将输入信号转换为适合SM5006NCPWM信号,从而实现对LED灯的亮度调节。

具体来说,SM5006NC首先对输入信号进行采样和处理,然后根据预设的灰度值生成对应的PWM占空比。在输出PWM信号时,SM5006NC会根据当前的PWM占空比调整MOSFET的导通状态,从而实现对LED灯的亮度调节。同时,SM5006NC还支持在线调节最大亮度,以满足不同场景下的需求。




二、PWM驱动集成度高的优势

1. 系统简化:由于SM5006NC已经内置了PWM控制器和MOSFET驱动器,因此用户只需将其与外部其他元件连接即可完成整个系统的搭建。这大大降低了系统的复杂性和成本。

2. 应用广泛:由于SM5006NC支持6路独立的PWM输出,因此可以广泛应用于各种LED照明产品,如LED灯具、显示屏等。此外,SM5006NC还支持1-64KHz刷新率和16bit灰阶控制,可以满足不同场景下的需求。

3. 调光深度高:SM5006NC支持0.1‰的调光深度,使得用户可以轻松实现低灰平滑渐变无抖的灯光效果。同时,SM5006NC还支持在线调节最大亮度,以满足不同场景下的需求。

4. EMC性能好:由于SM5006NC采用了先进的电源滤波技术和平时限流控制策略,因此其电磁兼容性能良好,适用于各种EMC要求较高的场合。

SM5006NC协议转发-6PWM输出方案具有集成度高、应用广泛、调光深度高和EMC性能好等优点,是理想的LED驱动解决方案。随着LED照明技术的不断发展,相信SM5006NC将会在未来得到更广泛的应用。
