SM2082D高压线性恒流IC产品特点选型及应用注意事项

作者:小编    发布时间:2020-02-24 00:50:39    浏览量:



       自从2011年底第一款SM2082高压线性恒流IC面世以来,经过不断的更新和完善。得到更多的客户朋友使用和认可,也因此延申出更多的线性IC系列产品应用在不同的LED灯具上----如LED投光灯,LED筒灯,LED球泡,LED恒流灯带等不同的应用场景中发挥他的价值!

高压线性恒流IC的优势:电路结构简单,元器件极少成本低,性能稳定,空间小,生产效率超高等优势!

LED线性IC虽然简单,但也有他应用的瓶颈。如果要合理使用好他必然要先了解线性IC的特点和要注意的地方。

线性IC其实也属于非隔离共地应用,所以在选用产品的时候应注意安规距离和人体接触绝缘的处理。他比较适合用在输入电压相对稳定的电网环境中,无论输入电压是AC还是DC都可以!

为了发挥线性IC的最大价值和效果,我们首先需要确认清楚应用中输入的电压参数范围及灯珠的电气参数和灯珠数量来匹配合适的灯珠串并数。依据输入电压参数,LED线性恒流IC的恒流启动电压,以及控制输入电压和灯珠电压差来达到最低的芯片损耗,确保电源方案的性能稳定和极佳的性价比!

      这里我们先来看看线性IC的代表作品SM2082D的基本参数概述:SM2082D 是一款单通道 LED 线性恒流控制IC,芯片使用专利的恒流设定和控制技术,对输出电流通过外接 Rext 电阻设置为5mA~120mA可调,且输出电流不随芯片 OUT 端口电压而变化(前提是IC本身的过温保护功能没有启动,SM2082D恒流IC的内部过温保护点设置为110℃),具有较好的恒流性能。系统结构简单,外围元件极少,性能稳定,方案成本低,该芯片支持可控硅调光应用,输入电压可以选择AC110/AC220或者DC输入。根据客户不同的应用场景和要求封装分为TO252-2和SOT89-3以供选择使用!

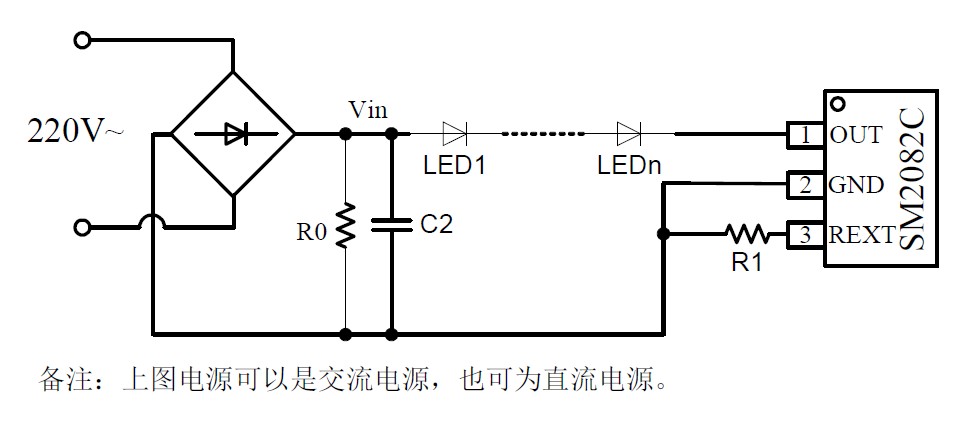

SM2082D/SM2082C线性IC的典型应用参考电路图

SM2082D高压线性恒流IC产品特点选型及应用注意事项(图2)


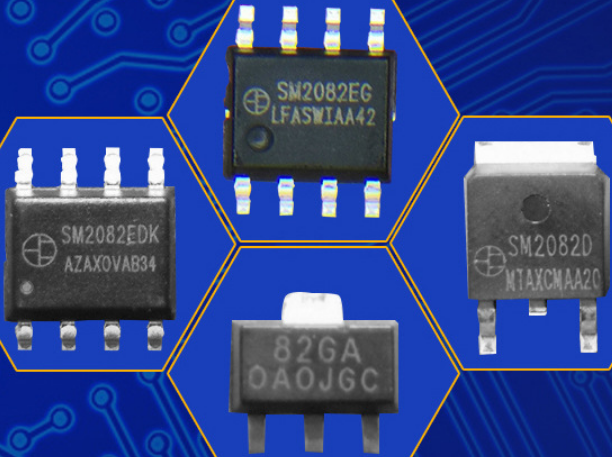

SM2082系列产品参数对照表:

线性恒流IC型号封装形式过温保护点最大电流内置MOS耐压线性恒流特征
SM2082BSOT89-3/TO252120℃100MA>250V双通道线性恒流IC
SM2082BESOP8120℃100MA>250V
SM2082CSOT89-3105℃100MA>500V
SM2082ECESOP8105℃100MA>500V
SM2082DSOT89-3/TO252110℃120MA>500V
SM2082EDESOP8110℃200MA>500V双通道线性恒流IC
SM2082EDSESOP8110℃100MA>500V
SM2082EDKESOP8110℃100MA>500V
SM2082EASESOP8145℃50MA>500V
SM2082GASOT89-3/TO252145℃50MA>500V
SM2082GFSOT89-3/TO252145℃100MA>500V
SM2082GSOT89-3/TO252145℃100MA>500V
SM2082EGESOP8145℃200MA>500V双通道线性恒流IC
SM2082EGSESOP8145℃100MA>500V
SM2082KSOT89-3/TO252150℃100MA>500V
SM2082EKESOP8150℃200MA>500V双通道线性恒流IC


      如有其他需要支持和了解的地方可以咨询我们谢谢!
